旋塞阀产品页面

美标压力平衡式倒装油密封旋塞阀

美标压力平衡式倒装油密封旋塞阀
  • 质量稳定：实行全过程质量监控，细致入微，全方位检测！
  • 价格合理：高效内部成本控制，减少了开支，让利于客户！
  • 交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 销售：15515885115
  • 传真：0371-63660555
  • 技术：021-39900466

产品说明

ZDAX47 型美标压力平衡式倒装油密封旋塞阀：法兰连接、油密封直通式结构，旋塞密封面材料为合金钢或不锈钢，压力级为 150Lb~900Lb，阀体材料为碳钢或不锈钢的旋塞阀。适用于公称压力 Class150~900Lbs，工作温度 -29~180℃ 的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。

产品特点：①美标压力平衡式倒装油密封旋塞阀产品结构合理、密封可靠、性能优良、造型美观；②美标油密封旋塞阀倒装压力平衡的结构，开关动作轻；③阀体和密封面间设有油槽，可随时通过油嘴向阀座注入密封油脂，增加密封性能；④零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

产品性能参数

ZDAX47 型美标压力平衡式倒装油密封旋塞阀主要性能参数
型号 压力级
（Lb）
ZDAX47-150(Lb) 150
ZDAX47-300(Lb) 300
ZDAX47-600(Lb) 600
ZDAX47-900(Lb) 900

返回页首 ⇑

产品零部件材料

ZDAX47 型美标压力平衡式倒装油密封旋塞阀零部件材料
型号 材料
阀体、阀盖 垫片 塞子、阀杆 O 形圈 填料
ZDAX47-150(Lb) WCB、CF8、CF8M、CF3、CF3M 柔性石墨+不锈钢 Gr.F6a、F22、F304、F316、F321、F304L、F316L 丁腈橡胶 柔性石墨
ZDAX47-300(Lb)
ZDAX47-600(Lb)
ZDAX47-900(Lb)

返回页首 ⇑

产品外形及结构尺寸

ZDAX47 型 Class150 美标压力平衡式倒装油密封旋塞阀主要外形及结构尺寸（mm）
DN DN/in L（RF） L（BW） H W 重量/kg
15 ½ 108 152 180 400 10
20 ¾ 117 178 180 400 12
25 1 127 203 185 500 14
32 1¼ 140 216 200 500 17
40 1½ 165 229 210 600 19
50 2 178 267 215 600 21
65 2½ 190 305 250 820 29
80 3 203 330 270 820 33
100 4 229 356 300 300 48
125 5 254 381 340 300 75
150 6 267 394 365 320 98
200 8 292 457 400 320 125
250 10 330 533 450 350 171
300 12 356 610 510 380 230
350 14 381 686 590 380 370

返回页首 ⇑

ZDAX47 型 Class300 美标压力平衡式倒装油密封旋塞阀主要外形及结构尺寸（mm）
DN DN/in L（RF） L（BW） H W 重量/kg
15 ½ 140 152 180 400 12
20 ¾ 152 178 180 400 14
25 1 165 203 185 500 16
32 1¼ 178 216 200 600 19
40 1½ 190 229 210 600 999
50 2 216 267 215 820 24
65 2½ 241 305 250 1000 31
80 3 283 330 270 1000 36
100 4 305 356 300 300 61
125 5 381 381 340 300 86
150 6 403 457 365 320 130
200 8 419 521 400 320 190
250 10 457 559 450 350 255
300 12 502 635 510 380 380
350 14 762 762 590 380 560

返回页首 ⇑

ZDAX47 型 Class600 美标压力平衡式倒装油密封旋塞阀主要外形及结构尺寸（mm）
DN DN/in L（RF） L（BW） H W 重量/kg
15 ½ 165 165 180 400 14
20 ¾ 190 190 180 400 16
25 1 216 216 185 500 18
32 1¼ 229 229 200 500 20
40 1½ 241 241 210 600 24
50 2 292 292 215 600 29
65 2½ 330 330 250 820 35
80 3 356 356 270 820 47
100 4 432 432 300 300 91
125 5 508 508 340 300 129
150 6 559 559 365 320 210
200 8 660 660 400 320 320
250 10 787 787 450 350 660
300 12 838 838 510 380 920
350 14 889 889 590 380 1250

返回页首 ⇑

ZDAX47 型 Class900 美标压力平衡式倒装油密封旋塞阀主要外形及结构尺寸（mm）
DN DN/in L（RF） L（BW） H W 重量/kg
15 ½ 229 229 180 400 17
20 ¾ 229 229 180 400 29
25 1 254 254 185 500 21
32 1¼ 279 279 200 600 24
40 1½ 305 305 210 600 30
50 2 368 368 215 820 37
65 2½ 419 419 250 1000 44
80 3 381 381 270 1000 65
100 4 457 457 300 300 110
125 5 559 559 340 300 160
150 6 610 610 365 320 255
200 8 737 737 400 320 380
250 10 838 838 450 350 810
300 12 965 965 510 380 1050
350 14 1029 1029 590 380 1460

返回页首 ⇑

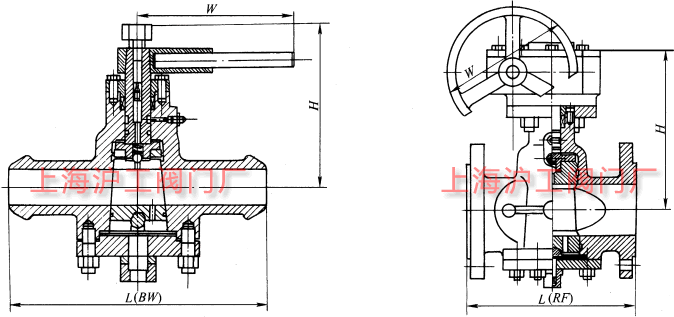

产品外形及结构尺寸示意图

ZDAX47 型美标压力平衡式倒装油密封旋塞阀主要外形及结构尺寸示意图

返回页首 ⇑

声明：本文中所有文字、数据、图片均只适用于参考，美标压力平衡式倒装油密封旋塞阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：15515885115。

专业制造、专业服务，沪工为你创造更多价值

不断提升服务质量，精益求精，“真诚的服务”是沪工永恒的主题。沪工严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我厂做出如下承诺：

产品标准

产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。

售前服务

产品介绍，技术交流，非标产品设计，疑难解答

售中服务

  1. 守信合同，保证及时供货，随时保持与客户联系
  2. 对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。

售后服务

  1. 沪工产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。
  2. 产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。
  3. 对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。
  4. 对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，一边提高沪工的服务质量

订货流程

  1. 客户采购清单请传真至 0371-63660555，或来电咨询 15515885115。
  2. 收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。
  3. 具体商定：交货期、特殊要求等事宜。

订货须知

  1. 客户对产品有特殊要求，须在订货合同中提供以下说明：
    1. 结构长度
    2. 连接形式
    3. 公称直径、全通径、缩径、管道尺寸
    4. 运用介质及温度、压力范围
    5. 实验、检验标准及其他要求
  2. 本场可根据客户特殊要求配置各类驱动装置。
  3. 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
